Thermoform- / Tiefziehmaschine

Exakte Formen für kleine und große Produkte

Ihre Thermoformanlage von Zapppe – die vielseitige Tiefziehmaschine für exakt geformte Kunststoff-Teile

Aus dem Alltag sind sie überhaupt nicht mehr wegzudenken: die mit Hilfe von Thermoformmaschinen hergestellten Tiefziehteile vom Hersteller Zappe Packaging Technology GmbH & Co. KG. Ob es die typischen Einlagen von Pralinenschachteln und Schokoladen-Adventskalendern, Joghurtbecher, Spielkartoneinsätze oder Blisterhauben sind.

Doch das Einsatzgebiet für Thermoformmaschinen ist noch wesentlich größer. Mittlerweile werden Thermoformteile im Maschinen- und Anlagenbau eingesetzt, in der Automobilindustrie, für die Innenausstattung von Kühl- und Gefrierschränken, für Haustüren, für Bühnenbilder und vieles mehr.
All diese Teile entstehen oft nicht mehr im Spritzguss, sondern werden in Thermoformmaschinen hergestellt, landläufig auch Tiefziehmaschinen für Kunststoff genannt.

Jetzt anfragen

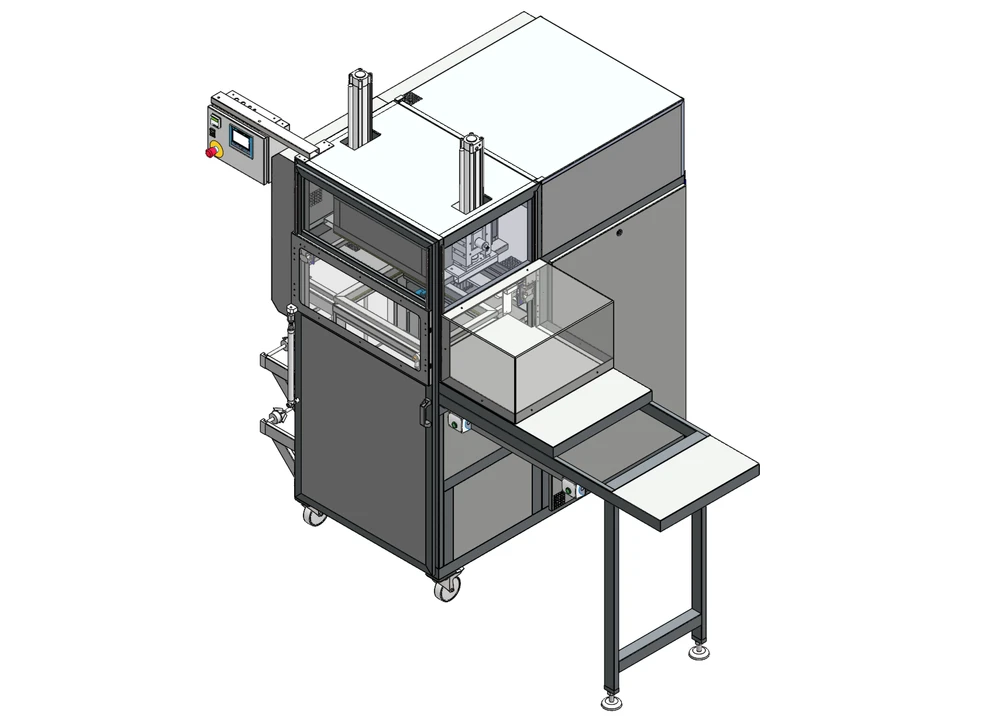

SKA 3550 H T C.png

Der einfache und sichere Einsatz
von Thermoformmaschinen von Zappe Packaging Technology

Der exakte Ablauf zur Herstellung von Tiefziehteilen hängt davon ab, für welche Vakuum-Tiefziehmaschine Sie sich entscheiden.

Bei der Zappe Vakuumformmaschine Basis befindet sich auf dem Hubtisch ein Tiefziehwerkzeug mit den entsprechenden Formen der gewünschten Tiefziehteile. Der Heizschirm fährt pneumatisch gesteuert über die über den Hubtisch gespannte Tiefziehfolie oder Kunststoffplatte (z.B. ABS, PVC, PS, PET, PC etc.) und erhitzt die Folie.

Nach dem Erreichen der Verformungstemperatur fährt der Hubtisch mit dem Tiefziehwerkzeug in die Tiefziehfolie. Die Vakuumpumpe evakuiert die Luft, so dass sich die Tiefziehfolie wie eine zweite Haut um das Tiefziehwerkzeug legt. Die Vakuumdauer ist stufenlos einstellbar, um unterschiedlich hohe Tiefziehteile optimal herstellen zu können.

Ggf. kann mit Druckluft vorgestreckt werden, um das Folienmaterial gleichmäßig zu dehnen und den Verformungsprozess zu unterstützen. Die Vorblasdauer und eingeblasene Luftmenge ist einstellbar.

Abschließend öffnet der Spannrahmen automatisch und das tiefgezogene Produkt kann manuell entnommen werden. Der Verschluss des Spannrahmens erfolgt pneumatisch.

Lassen Sie sich beraten

Vakuumformmaschine Basis

Die kompakte Tiefziehmaschine für Kunststoff mit integrierter Vakuumpumpe steht auf höhenverstellbaren Stellfüßen. Per Anwahl auf der modernen Touch Panel Steuerung wählen Sie zwischen einem teilautomatisierten Ablauf für Handbetrieb und dem Automatikbetrieb. Sind die Einstellparameter festgelegt, läuft der eingestellte Zyklus vollautomatisch bis zum Ende ab.

Maschinen-Type: SKA -T

  • Mit integrierter ölgeschmierter Hochleistungs-Vakuumpumpe.
  • Automatisierter Bewegungsablauf.
  • Angebaute Schlagschere.
  • Funktionsablauf mit speicherprogrammierbarer Steuerung.
  • Digital-Bedientableau zur Einstellung der Zeit- und Temperaturparameter.
  • Erweitertes Ablaufprogramm für Thermoformen.
  • Kühlgebläse.
  • Vor- und Abblasvorrichtung im Absaugtisch.
  • Elektronische und verschleißfreie Regelung der Strahlertemperatur.

Weitere Ausstattungsoptionen

  • Vakuumtank zur Taktbeschleunigung.
  • Wasserkühlplatte.
  • Kühlaggregat.
  • Unterheizung für Materialstärken ab 4 mm.
  • Pneumatischer Vorstrecker für komplexe Formen uns senkrechte Wandungen.
  • Automatischer Abzug.
  • Hydropneumatische Stanze.
  • Folienendevorwarnung.

Thermoformmaschine Profi

Die Zappe-Thermoformmaschine in der Profi-Ausführung – höchste Leistung und Komfort

Die Thermoformmaschine von Zappe Packaging Technology in der Profi-Ausführung lässt keine Wünsche in der Produktion von Tiefziehteilen offen. Sie ist mit einer Kühlplatte für Wasserkühlung der Tiefziehwerkzeuge ausgestattet, mit einer pneumatisch/hydraulischen Stanze, mit einer Hochleistungs-Vakuumpumpe, Stückzahlsteuerung und vielem mehr. Gerne beraten wir Sie hinsichtlich der optimalen Ausstattung Ihrer Tiefziehmaschine.

Maschinen-Type: SKVA -T

  • Mit integrierter ölgeschmierter Hochleistungs-Vakuumpumpe.
  • Automatisierter Abzug der Blisterhauben aus der Vakuumformstation.
  • Automatische pneumatisch/hydraulische Stanzsystem mit Blisterauswerfervorrichtung.
  • Funktionsablauf mit speicherprogrammierbarer Steuerung.
  • Digital-Bedientableau zur Einstellung der Zeit- und Temperaturparameter.
  • Kühl- und Heizeinheit.
  • Elektronische und verschleißfreie Regelung der Strahlertemperatur.

Weitere Ausstattungsoptionen

  • Vakuumtank zur Taktbeschleunigung.
  • Wasserkühlplatte.
  • Kühlaggregat.
  • Unterheizung für Materialstärken ab 4 mm.
  • Pneumatischer Vorstrecker für komplexe Formen uns senkrechte Wandungen.
  • Hydropneumatische Stanze.
  • Folienendevorwarnung.

Quick Thermoform

Sie produzieren manuell in geringer Stückzahl? Dann kann die QUICK-THERMOFORM für Sie das richtige Modell sein. Die Low-Cost-Variante ist eine kleine und kompakte Maschine mit stufenlos einstellbarer Heiztemperatur.

Die Laufzeit der flüsterleisen Vakuumpumpe der platzsparenden Thermoformmaschine ist beliebig lang. Auch unsere kleinste Tiefziehmaschine ist für die manuelle Produktion von Blisterhauben, Trays und weiteren Tiefziehteilen aus thermoplastischen Kunststoffen geeignet.

Welche Eigenschaften soll Ihre Thermoformmaschine haben? Sprechen Sie mit uns, wir erstellen Ihnen Ihre Vakuum-Tiefziehmaschine nach Maß!

Maschinen-Type: Quick Thermoform mini / maxi / super-maxi

  • Als Tischmaschine (maxi/mini) und als Standmaschine (super-maxi).
  • Mit integrierter elektrischer Vakuumpumpe mit Einstellung der Vakuumzeit über Handtaster.
  • Angeschraubter kurzer Beladetisch (maxi).
  • Spannrahmen mit mechanischer Klemmung und Gasfederunterstützung.
  • Bewegung des Spannrahmens pneumatisch (maxi) oder mechanisch (supermaxi).
  • Heizschirm lineargelagert mit manueller Vor-/Zurückbewegung.
  • Elektronische Regelung der Heiztemperatur.
  • Energiesparende Heizung mit kurzer Aufheizzeit.
  • Stufenlose pneumatische Vorstreckung der Folie mit Handhebeltaster.

Weitere Ausstattungsoptionen

  • Schlagschere zum Zuschneiden der fertigen Packungen bzw. tiefgezogenen Nutzen.
  • Fahrbarer Arbeitstisch mit Lenkstopprollen (Quickthermoform "maxi").
